耐磨耐火可塑料
相關(guān)資訊

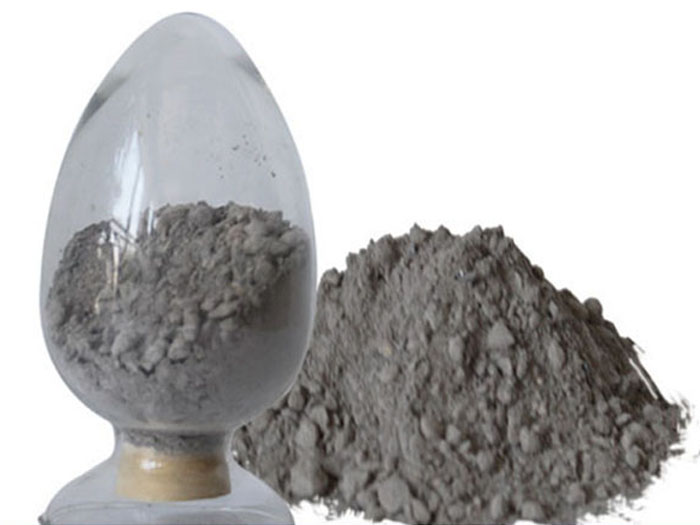

耐磨耐火可塑料是在高溫下耐磨性能優(yōu)良的可塑料。它常溫可塑性好，高溫后強(qiáng)度高，密封性能好，施工方便，耐火溫度高。剛玉耐磨耐火可塑料制 作方法是以搗打、振動或擠壓方法施工的泥坯或泥團(tuán)狀形成。有一定級配的耐火骨料、粉料、結(jié)合劑、外 加劑加水或其他液體經(jīng)過充分混煉而成。
按耐火骨科材質(zhì)分為：粘土質(zhì)、高鋁質(zhì)、剛玉質(zhì)、硅質(zhì)、鎂質(zhì)、 鉻質(zhì)、鋯英石質(zhì)和碳化硅質(zhì)耐火可塑料等。按結(jié)合劑種類分為：水玻璃、磷酸鹽和有機(jī)結(jié)合劑耐火可塑料 等．按硬化方式分有氣硬性或熱硬性耐火可塑料兩種．剛玉耐火可塑料是以耐磨原料為骨料，以粉狀或液 體粘結(jié)劑結(jié)合，外摻若干添加劑配制而成的。
本產(chǎn)品適用于循環(huán)硫化床鍋爐旋風(fēng)筒 、 爐墻內(nèi)襯和煤灰沖 擊與嚴(yán)重的部位。 澆注料是目前生產(chǎn)與使用廣泛的一種不定形耐火材料。澆注料主要應(yīng)用于冶金工業(yè)窯爐,也在石油 ,化工,建材,電力和機(jī)械工業(yè)窯爐和熱工設(shè)備中廣泛使用。主要用于構(gòu)筑各種加熱爐內(nèi) 襯等整體構(gòu)筑物。 某些品種也可用于冶煉爐。如鋁酸鹽水泥耐火澆注料可廣泛用于各種加熱爐和其他無渣,無酸堿侵蝕 的熱工設(shè)備中。
在受鐵水,鋼水和熔渣侵蝕而工作溫度又較高的部位,如出鋼槽,盛鋼桶和高爐爐身,出鐵溝等,可使 用由低鈣和純凈的高鋁水泥結(jié)合的由含氧化鋁較高而燒結(jié)良好的粒狀和粉狀料制成的耐火澆注料。再 如磷酸鹽耐火澆注料既可廣泛用于加熱爐和加熱金屬的均熱爐中,也可用于煉焦?fàn)t,水泥窯中直接同物料接 觸的部位。
在同熔渣和熔融金屬直接接觸的冶金爐和其他容器中的一些部位,使用磷酸鹽耐火澆注料 進(jìn)行修補(bǔ)也有良好效果。在一些工作溫度不甚高而需要耐磨性較高的部位,使用磷酸鹽耐火澆注料更為適 宜。若選用剛玉質(zhì)耐火物料制成耐火澆注料,在還原氣氛下使用一般皆有較好的效果。
作為熱工設(shè)備的內(nèi)襯和爐體時(shí),一般應(yīng)在排名靠前次使用前進(jìn)行烘烤,以使其中的物理水和結(jié)晶水逐 步排除,達(dá)到某種程度的燒結(jié),使其體積和某些性能達(dá)到使用時(shí)的穩(wěn)定狀態(tài)。 烘烤制度對使用壽命有很大影響。
耐磨耐火可塑料理化指標(biāo)
耐磨耐火可塑料理化指標(biāo)
| 項(xiàng)目 | 指標(biāo) | ||
| NMK1 | NMK1 | NMK1 | |
| Al2O3 % | ≥65 | ≥75 | ≥85 |
| 體積密度 g/cm3 110℃×24h | ≥2.5 | ≥2.7 | ≥2.8 |
| 加熱線變化 % 1000℃×3h | -0.4~0 | -0.5~0 | -0.5~0 |
| 常溫耐壓強(qiáng)度 MPa 1000℃×3h | ≥70 | ≥80 | ≥90 |
| 常溫耐磨性 cm3 1000℃×3h | ≤7 | ≤6 | ≤5 |
| 熱震穩(wěn)定性 次1000℃水冷 1000℃×3h |
≥30 | ≥30 | ≥25 |
| 可塑性指數(shù) % | 15~55 | ||
| 導(dǎo)熱系數(shù) W/(m·K) 1000℃ | 1.1~1.6 | 1.1~1.6 | 1.6~2.0 |
| 上限使用溫度 ℃ | 1400 | 1500 | 1600 |
